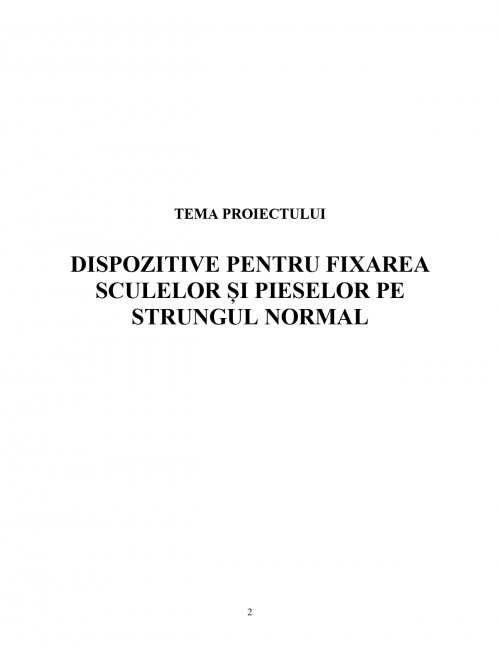

Dispozitive pentru fixarea sculelor și pieselor pe strungul normal

ARGUMENT

Dispozitivele au rolul de a fixa semifabricatele in timpul prelucrarii pe masinile-unelte, in asa fel incat sa asigure o anumita pozitie relativa intre traiectoria taisurilor sculei si suprafetele prelucrate. Modul in care este asezat si fixat semifabricatul influenteaza in mod direct atat precizia prelucrarii, cat si folosirea rationala a masinii-unelte sub aspectul cresterii productivitatii muncii, prin reducerea tipului de munca. In vederea prelucrarii, semifabricatele pot fi asezate si fixate fie direct pe masina-unealta, fie prin intermediul unui dispozitive. Folosirea dispozitivelor, chiar si a celor cu fixarea manuala, conduce la reducerea volumului de munca cu valori ce pot atinge 40-60 %.

In mod direct prin dispozitiv se intelege un echipament tehnologic al masinii-unelte, care asigura centrarea corecta a semifabricatului si fixarea acestuia in timpul prelucrarii. Dispozitivele trebuie sa asigure si executarea unor alte operatiuni tehnologice si anume operatiile de masurat si de control sau asamblare.

Proiectul este structurat in 4 capitole, dupa cum urmeaza:

In capitolul 1 am prezentat generalitati privind dispozitivele utilizate la masinile-unelte: clasificarea dispozitivelor, importanta acestora in mecanizarea si automatizarea proceselor tehnologice, asezarea semifabricatelor in dispozitive.

Capitolul 2 trateaza dispozitivele utilizate pentru prinderea sculelor pe strungul normal:

- cu placa;

- cu doua suruburi de strangere;

- cu turela patrata cu patru pozitii;

- cu turela cu blocuri schimbabile;

- portcutite speciale;

In capitolul 3 am prezentat dispozitivele pentru prinderea pieselor pe strungul normal:

- dispozitive pentru prinderea pieselor scurte;

- dispozitive pentru prinderea pieselor lungi;

Capitolul 4 prezinta principalele norme de protectia muncii respectate la prelucrarile prin aschiere; Bibliografia cuprinde materialele indicate de profesorul indrumator pentru elaborarea lucrarii.

1. GENERALITATI PRIVIND DISPOZITIVELE UTILIZATE PE MASINILE - UNELTE

1.1. CLASIFICAREA DISPOZITIVELOR

Dupa scop dispozitivele folosite la masinile - unelte se pot clasifica in urmatoarele categorii:

» pentru asezarea si fixarea semifabricatelor in vederea prelucrarii;

» pentru fixarea sculelor aschietoare, sau portscule;

» pentru asamblare

»pentru masurare si control;

Dupa grupa de masini-unelte dispozitivele se clasifica:

» dispozitive pentru masini de gaurit;

» dispozitive pentru strunguri;

» dizpozitive pentru masini de frezat;

» dispozitive pentru masini de danturat si pentru prelucrari de netezire;

Dupa gradul de specializare:

» dispozitive universale - folosite la masini-unelte pentru piese variate, ca de exemplu: universale pentru strunguri, menghine, pentru masini de frezat, capete divizoare;

» dispozitive specializate – proiectate pentru executarea unei anumite operatii, la un anumit reper sau la un numar restrans de repere, similare din punct de vedere constructiv si tehnologic;

Dupa modul de actionare se disting urmatoarele tipuri de dispozitive:

» dispozitive actionate manual;

» dispozitive cu actionare mecanizata, care pot fi pneumatice, hidraulice, hidropneumatice, electromagnetice, dispozitive la care se foloseste energia organelor mobile ale masinii unelte;

Folosirea dispozitivelor in tehnologia moderna prezinta o deosebita importanta, deoarece se asigura atat cresterea productivitatii muncii, cat si obtinerea preciziei de prelucrare impuse in documentatia tehnica.

Cresterea productivitatii muncii si deci reducerea pretului de cost se obtin prin eliminarea operatiilor de trasaj, care reclama un consum mare de munca, prin reducarea timpilor necesari pentru bazarea si fixarea semifabricatelor prin marimea numarului de semifabricate ce se prelucreaza simultan prin suprapunerea timpilor cu cei auxiliari si cel de masina si cresterea posibilitatii de a deservi mai multe masini-unelte de catre un singur muncitor.

De asemenea, utilizarea dispozitivelor largeste considerabil posibilitatile tehnologice ale masinilor-unelte si deci asigura folosirea mai rationala a utilajelor existente.

Alegerea dipozitivelor necesare realizarii unei anumite piese este factorul care influenteaza in mare masura proiecatera desfasurarii proceselor tehnologice si in acelasi timp dependent de volumul productiei.La productia de serie mica si individuala se folosesc dispozitive universale si de constructie simpla, ieftine,care sa asigure obtinerea preciziei cerute si pe cat posibil reducerea timpilor auxiliari.

Dispozitivele folosite pentru productia de serie mica si individuala sunt,in majoritatea cazurilor, dispozitive universale care se livreaza ca accesorii ale masinilor unelte si anume:

» mandrine universale cu trei falci;

» platouri cu patru falci;

» lunete;

» menghine;

» mandrine pentru fixarea sculelor pentru prelucrarea gaurilor;

» capete divizoare;

» diverse placi pentru fixare: prisme, reazeme, dornuri si suruburi;
