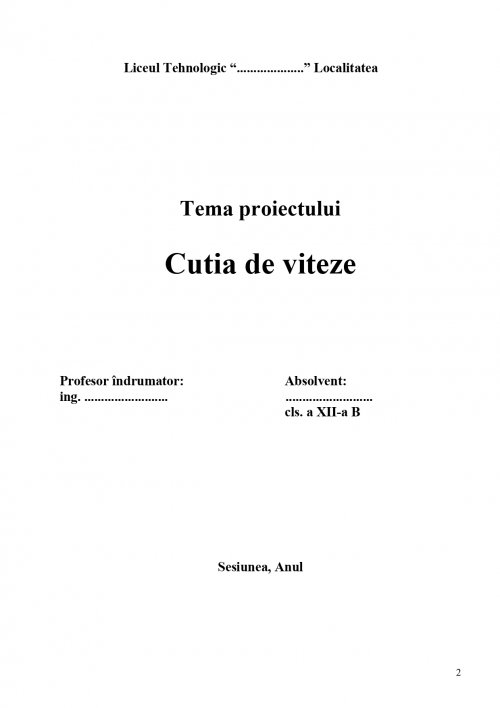

Cutia de viteze

Memoriu explicativ

Inca din cele mai vechi timpuri, omul a cautat metode prin care sa poata transporta diferite materiale sau hrana de la distante mult mai mari. Astfel, el a construit, folosindu-si inteligenta cu care este inzestrat, diferite mijloace de transport, de la cele mai rudimentare, atingand apogeul in sec. al XIX-lea, odata cu inventia automobilului.

Masinile sunt mijloace de transport mici si motorizate. Succesul lor ca mijloace de transport de personae si marfa se datoreaza vitezei si independentei pe care o permit.

Dintre realizările tehnice care au cunoscut o evoluţie îndelungată, automobilul şi-a cucerit treptat un loc însemnat în viaţa oamenilor, el fiind astăzi un mijloc eficace pentru a învinge distanţele şi timpul şi devenind totodată stăpânul necontestat al desului păienjeniş de drumuri ce străbat întinsul pământului.

Arhitectura automobilului a fost o problemă căreia constructorii i-au dat mai puţină importanţă, acestia urmărind în primul rând realizarea unor agregate mecanice cu care să obţină performanţe tehnice deosebite.

Plecindu-se de la cele mai reusite trebuie sa amintim numele lui Louis Renault,care in 1898 a inventat cutia de viteze la automobile,priza directa la automobile,amortizoarele hidraulice si multe altele in domeniul automobilistic.

Nici alti ingineri nu duceau lipsa de idei in domeniul mecanici, August Horch inventind cutia de viteze si diferentialul fabricate din aliaje usoare.

Daca momentul maxim al motorului ar fi transmis direct rotilor motoare automobilul n-ar putea porni. Pentru ca turatia motorului sa fie transmisa rotilor,ori sa putem manevra automobilul inapoi in conditiile in care arborele cotit al motorului se roteste intr-un singur sens, sau in vederea rezolvarii tuturor problemelor ridicate de circulatia pe diferite drumuri,cind valoarea necesara fortei de tractiune poate fi diferita,intre motor si rotile automobilului se monteaza o serie de mecanisme cu roti dintate,care reduc turatia dupa,necesitati,marind in acelasi timp cuplul transmis.

Rolul cutiei de viteze care face parte din transmisia automobilului este deci urmatorul:

• permite modificarea fortei de tractiune in functie de variatia rezistentelor de inaintare
• permite deplasarea automobilului cu viteze reduse in raport cu turatia motorului
• permite mersul inapoi al automobilului,fara a inversa sensul de rotatie al motorului
• realizeaza intreruperea legaturii dintre motor si restul transmisiei in timp ce motorul functioneaza (dar automobilul sta pe loc).

In cele ce urmeaza voi prezenta destinatia,clasificarea,partile componente,citeva tipuri constructive de cutii de viteze,precum si materialele utilizate la constructia cutiilor de viteze,defectele in exploatare,inlaturarea lor,si intretinerea cutiei de viteze.

1. Destinatia, conditiile impuse si clasificarea cutiilor de viteze

Cutia de viteze este al doilea organ al transmisiei automobilului, in sensul de transmitere a miscarii de la motor, avind urmatoarele functii:

• Permite modificarea fortei de tractiune in functie de variatia rezistentelor la inaintare
• Permite mersul inapoi al automobilului, fara a inversa sensul de rotatie a motorului
• Realizeaza intreruperea indelungata a legaturilor dintre motor si restul transmisiei in cazul in care automobilul sta pe loc cu motorul in functiune

Cutia de viteze a unui automobil trebuie sa indeplineasca urmatoarele conditii:

• Sa asigure calitati dinamice si economice bune
• Sa prezinte siguranta in timpul functionarii
• Sa prezinte o constructie simpla, rezistenta si sa fie usor de manevrat
• Sa prezinte o functionare fara zgomot si sa aiba un randament cit mai ridicat
• Sa aiba o rezistenta mare la uzura
• Sa fie usor de intretinut

Cutia de viteze se clasifica dupa modul de variatie a raportului de transmitere si dupa modul de schimbare a treptelor de viteze.

Dupa modul de variatie al raportului de transmitere, cutiile de viteze pot fi:

• Cu trepte care au numar determinat de rapoarte de transmitere
• Continue sau progresive

Cutiile de viteze cu trepte se clasifica dupa felul miscarii axei arborilor si dupa numarul treptelor de viteze.

Dupa felul miscarii axei arborilor, cutiile de viteze cu trepte pot fi:

• Cu axe fixe, la care arborii au axa geometrica fixa
• Planetare

Dupa numarul treptelor de viteze, cutiile de viteze pot fi cu trei, patru, cinci, sase sau chiar mai multe trepte.

Dupa modul de schimbare al treptelor de viteze, cutiile de viteze pot fi:

• Cu comanda directa
• Cu comanda semiautomata
• Cu comanda automata

2. Partile componente ale cutiei de viteze

Cutia de viteze, indiferent de numarul treptelor,se compune din:

• Mecanismul reductor sau cutia de viteza propriu-zisa
• Mecanismul de comanda cu dispozitivele de fixare si zavorire a treptelor
