1. Cuprins
a.Argument
2. ConţinutNoţiuni teoretice generale
a. Rezistoare
b. Condensatoare

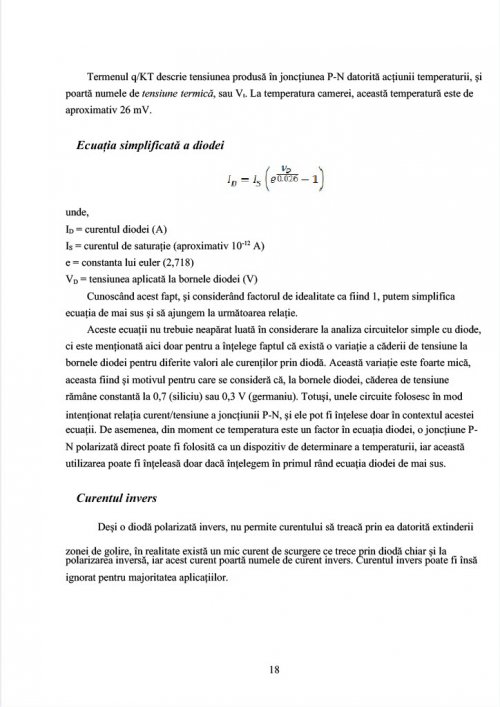

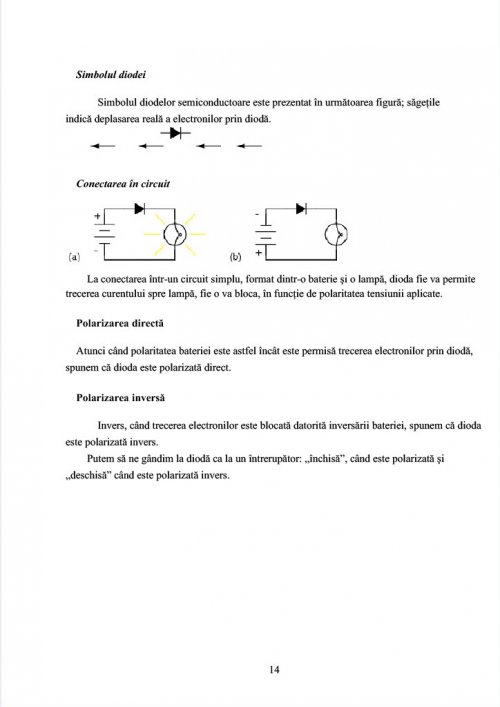

c. Dioda
d. Light-Emitting Diode (Led)
e. Circuitul Integrat
2.1 Descrierea şi funţionarea schemei

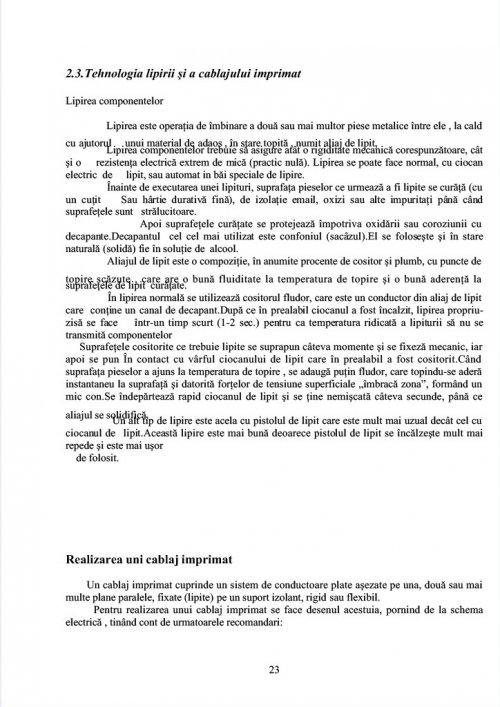

2.2 Tehnoligia lipirii
2.3 Realizarea unui cablaj imprimat
2.4 Norme de NPM şi PSI
3. Bibliografie
4. Anexe
Schema Electronica
Schema Cablaj
Schema Cablaj si Componente
Un Vu-metru este adesea inclus în echipamente audio pentru a afişa un nivel de semnal în unităţi de volum; dispozitivul este, uneori, indicator de volum, de asemenea, numit (VI – indicator de volum).
Este în mod intenţionat un aparat de măsurare „lent”, înregistrând vârfuri de scurta durata a LED-urilor, reflectand in acest mod „puterea”. Acesta a fost dezvoltat iniţial în 1939 prin efortul combinat al Bell Labs şi radiodifuzorii CBS si NBC pentru măsurarea şi standardizarea nivelului de linii telefonice.
Scară VU-Metrului tipic este -20-3. Timpii de creştere şi scădere a contorului sunt atât 300 milisecunde, în sensul că dacă o undă sinusoidală de amplitudine constantă 0 UV este aplicată brusc, contorul va lua 300 milisecunde pentru a ajunge la 0 pe scara. Se comportă ca un instrument complet medie-val, şi nu este optim pentru masurarea nivelurilor de vârf.
LED-uri au fost dezvoltate, au fost adesea utilizate pentru a indica niveluri de vârf, şi mai târziu le-au înlocuit pe cele analogice. Spre deosebire de VU-metrele analogice , LED-urile nu sunt îngreunate în timpul lor de reacţie de inerţie.
Rezistenţa şi rezistorul
Este foarte uşor să confundăm termenii de rezistenţă şi rezistor. Rezistenţa reprezintă opoziţia faţă de curentul electric, iar rezistorul este un dispozitiv fizic utilizat în circuitele electrice. Este adevărat, rezistorii posedă rezistenţă electrică, dar trebuie să înţelegem că cei doi termeni nu sunt echivalenţi!
Scopul rezistorilor
Datorită relaţiei dintre tensiune, curent şi rezistenţă în oricare circuit, putem controla oricare variabilă prin simplul control al celorlalte două. Probabil că cea mai uşor de controlat variabilă dintr-un circuit este rezistenţa. Acest lucru poate fi realizat prin schimbarea materialului, mărimii sau formei componentelor conductive (ţineţi minte cum filamentul metalic subţire al unui bec crează o rezistenţă electrică mai mare decât un fir gros?).
Componentele speciale numite rezistori sunt confecţionate cu singurul scop de a crea o cantitate precisă de rezistenţă electrică la introducerea lor în circuit. Sunt construite din fir metalic sau de carbon în general, şi realizate astfel încât să menţină o rezistenţă stabilă într-o
gamă largă de condiţii externe. Rezistorii nu produc lumină precum este cazul becurilor, dar produc căldură atunci când degajă putere electrică într-un circuit închis în stare de funcţionare. În mod normal, totuşi, scopul unui rezistor nu este producerea căldurii utile, ci pur şi simplu asigurarea unei rezistenţe electrice precise în circuit.
- Setonojov şi Borcoci ,,De la poarta TTL la micro-procesor”
- Dumitru Ionescu ,,Aparate, echipamente şi instalaţii de Electronică industrială pentru tehnica de calcul”
- Spânulescu I. şi colectivul: ,,Circuite integrate”
- Dascălu D si colectivul :,,Dispozitive şi circuite electrice’’ Spânulescu I. şi colectivul: ,,Electronica”
- Moican Sandală: ,,Sisteme numerice cu circuite integrate”
- Ardelean Iulian: ,,Circuite integrate CMOS-manual de utilizare”
- Gh. I. Mitrofan ,,Generatoare de inpulsuri şi de tensiune liniar variabilă”
