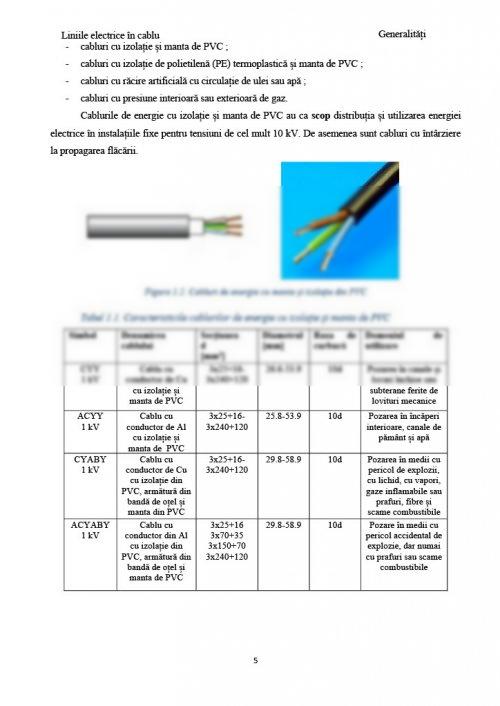

Liniile electrice în cablu

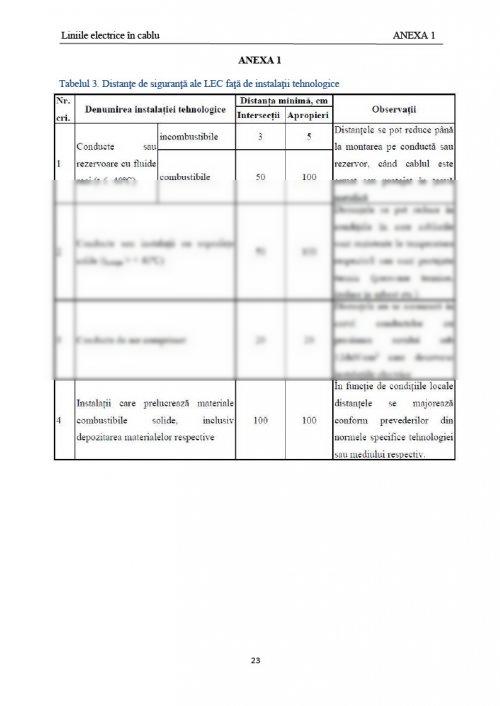

În cazul paralelismului cu cabluri de energie de peste 1 kV, distanțele se stabilesc sau se verifică pe baza calculelor de influență conform STAS 832. Distanța de 50 cm se mărește la 60 cm în cazul adâncimilor de îngropare mai mari de 1,5 m. Distanța de 7 cm (intre două sisteme trifazate) se mărește la 25 cm în cazul cablurilor monofazate pozate in treflă.
Cablurile se pozează în șanțuri între două straturi de nisip de circa 10 cm fiecare, peste care se pune un dispozitiv avertizor (de exemplu, benzi avertizoare și/sau plăci avertizoare) și pământ rezultat din săpătură (din care s-au îndepărtat toate corpurile care ar putea produce deteriorarea cablurilor). Se admite acoperirea cablurilor din șanț cu pământ prelucrat (selecționat din stratul superficial al taluzului, astfel încât granulația să nu depășească 30 mm, fără pietre, bolovani sau alte corpuri străine) și compactat prin burare pană ne obține o grosime de 10 – 15 cm și o suprafață netedă și fără fisuri; stratul de deasupra dispozitivului avertizor va fi, de asemenea, bine compactat prin burare.
Utilizarea plăcilor avertizoare este recomandată în următoarele situații:
a) în situațiile in care este necesară o protecție mecanică suplimentară;
b) în cazul profilelor de șanțuri cu cabluri etajate (intre straturile de cabluri);
c) deasupra manșoanelor.
Se evită pozarea cablurilor in straturi suprapuse (etajate) atât din cauza influențelor termice defavorabile, cat și a unei intervenții ulterioare dificile la cablurile inferioare. Se admite adoptarea acestui mod de pozare pe bază de justificare tehnico-economica (inclusiv calculul termic), atunci când soluția rezultă ca favorabilă fața de cea de pozare într-un singur strat.
Între cablurile cu tensiuni diferite sau între cablurile de medie tensiune (de aceeași tensiune) pozate în același șanț la distanțe intre ele de pană la 10 cm (a se vedea Tabelul 2.1.), se montează distanțoare (de exemplu, din mase plastice din cauciuc) amplasate pe traseu la intervale care să asigure distanțele minim prescrise intre cabluri.
Reguli de instalare a cablurilor în tuburi sau blocuri de cabluri
Adoptarea soluției de instalare a cablurilor in tuburi se face, de regulă, pe tronsoanele
in care este necesar a se asigura:
a) evitarea lucrărilor de desfacere a trotuarelor, carosabilului sau a altor suprafețe pavate sau
betonate pentru eventualele intervenții ulterioare;
b) o protecție mecanică ridicată a cablurilor.
În sensul arătat, instalarea în tuburi se utilizează, de regulă, pentru legăturile de teleconducere și de telecomunicații în localități, precum și pentru subtraversarea căilor de circulație de către cablurile de energie.
Numărul de tuburi se va stabili ținând seama de perspectiva de dezvoltare a rețelelor de cabluri in zona respective. De asemenea, trecerea cablurilor din pământ prin pereții de clădiri, canale, galerii va fi protejată prin tuburi incastrate în construcții.
Cablurile cu funcțiuni diferite (de exemplu: energie, circuite secundare, telecomunicații) se instalează în tuburi diferite. Se admite să fie instalate în același tub numai cablurile care deservesc același aparat sau receptor, și numai dacă sunt asigurate condițiile de compatibilitate electromagnetică (CEM). Este interzisă instalarea în același tub a cablurilor care se rezervă reciproc sau care alimentează
aparate sau receptoare care se rezervă reciproc.
Materialul tubului se alege în flecare caz în parte, ținând seama de următoarele recomandări:
a) tuburile din materiale termoplastice (PVC) se vor folosi în cea mai mare parte a cazurilor curente datorită avantajelor multiple pe care te prezintă: caracteristici mecanice bune, coeficient de frecare redus, rezistență la coroziune, cost redus, posibilități de livrare în lungimi importante;
b) tuburile sau blocurile din beton, ciment sau alte materiale similare prezintă un coeficient de frecare mai mare și riscul de deteriorare a învelișului exterior al cablului; se pot folosi cu măsuri speciale, pe porțiuni relativ scurte cu mai multe cabluri în secțiune;
c) tuburile din oțel sau fontă se vor folosi in cazuri speciale cu eforturi mecanice foarte mari; nu necesită incastrări de protecție.
