Reglarea automata a debitului unui fluid
12
€

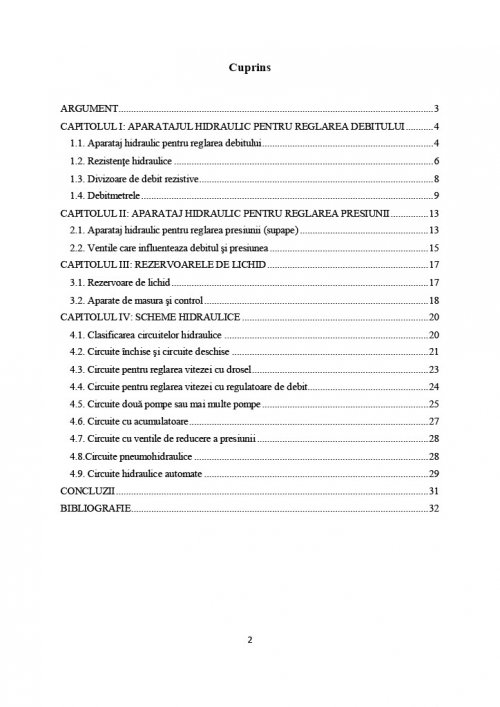

Cuprins atestat
ARGUMENT .......... pagina 3
CAPITOLUL I: APARATAJUL HIDRAULIC PENTRU REGLAREA DEBITULUI .......... pagina 4
1.1. Aparataj hidraulic pentru reglarea debitului .......... pagina 4
1.2. Rezistenţe hidraulice .......... pagina 6
1.3. Divizoare de debit rezistive .......... pagina 8
1.4. Debitmetrele .......... pagina 9
CAPITOLUL II: APARATAJ HIDRAULIC PENTRU REGLAREA PRESIUNII .......... pagina 13
2.1. Aparataj hidraulic pentru reglarea presiunii (supape) .......... pagina 13
2.2. Ventile care influenteaza debitul şi presiunea .......... pagina 15
CAPITOLUL III: REZERVOARELE DE LICHID .......... pagina 17
3.1. Rezervoare de lichid .......... pagina 17
3.2. Aparate de masura şi control .......... pagina 18
CAPITOLUL IV: SCHEME HIDRAULICE .......... pagina 20
4.1. Clasificarea circuitelor hidraulice .......... pagina 20
4.2. Circuite închise şi circuite deschise .......... pagina 21
4.3. Circuite pentru reglarea vitezei cu drosel .......... pagina 23
4.4. Circuite pentru reglarea vitezei cu regulatoare de debit .......... pagina 24
4.5. Circuite două pompe sau mai multe pompe .......... pagina 25
4.6. Circuite cu acumulatoare .......... pagina 27
4.7. Circuite cu ventile de reducere a presiunii .......... pagina 28
4.8.Circuite pneumohidraulice .......... pagina 28
4.9. Circuite hidraulice automate .......... pagina 29
CONCLUZII .......... pagina 31
BIBLIOGRAFIE .......... pagina 32
Extras din atestat
Măsurarea debitului este legată de curgerea unui fluid. Dacă curgerea este constantă în funcţie de timp, ea se numeşte curgere laminară, iar dacă este variabilă în timp este curgere turbulentă.
Curgerea este caracterizată prin viteza de curgere sau debitul. Debitul poate fi:
debit volumic Qv dacă se defineşte ca fiind volumul ce trece printro sectiune S a conductei în unitatea de timp:
Qv = V/t = u · S [m3/s, m3/h, l/s etc.]
debit masic Qm - reprezentând masa fluidului ce trece prin secţiunea conductei în unitatea de timp:
Qm = m/t = ρ·u·S = ρ·Qv [Kg/s, Kg/h],
unde ρ este densitatea fluidului.
Atât la măsurarea vitezei, cât şi a debitului prezintă importanţă caracteristicile lichidului: caracterul curgerii, vâscozitatea, transparenţa, temperatura, conţinutul de impurităţi, existenta suspensiilor etc., caracteristici ce stabilesc metoda de măsurare.
Măsurarea debitului fluidelor se poate realiza ca urmare a modificării curgerii prin intermediul unui corp fizic sau prin intermediul unor fenomene care sunt influenţate de curgere.
Se cunosc două metode de reglare a debitului:
a)reglarea volumica, direct din pompa, utilizand pompe de debit reglabil; metoda are randament ridicat, dar este scumpa, motiv pentru care se aplica la circuitele de putere mare;
b) reglarea rezistiva, utilizata la circuitele de puteri mici alimentate de pompe de debit constant.
Reglarea debitului Q în circuitele hidraulice este necesara pentru reglarea vitezei v , care depinde de debit prin relatiile:
-pentru rotatie: n = Q/V1
V1 este volumul unitar (cilindreea) al motorului rotativ;
- pentru translaţie: v = Q/S, în care S este suprafata activa a pistonului motorului liniar.
Principial, se cunosc două metode de reglare a debitului;
a)reglarea volumica, direct din pompa, utilizand pompe de debit reglabil; metoda are randament ridicat, dar este scumpa, motiv pentru care se aplica la circuitele de putere mare;
b) reglarea rezistiva, utilizata la circuitele de puteri mici alimentate de pompe de debit constant.
Bibliografie atestat
1.Acţionări hidraulice, curs
2.Avram Mihai: Acţionări hidraulice şi pneumatice, Echipamente şi sisteme clasice şi mecatronice, Ed. Universitară, Bucureşti, 2005
3.Dick Doina, ş.a.: Mecatronică, Manual pentru clasa a XI-a, Ed. Delta Publishing House, Bucureşti, 2004
4.Dick Doina, ş.a.: Mecatronică, Îndrumar pentru laborator clasa a XI-a, Ed. Delta Publishing House, Bucureşti, 2005
5.Proiectarea tehnologiilor de prelucrare mecanică prin aşchiere- C., Picoş, O., Pruteanu, ş.a., Editura Universitas, Chişinău, 1992, vol. I
